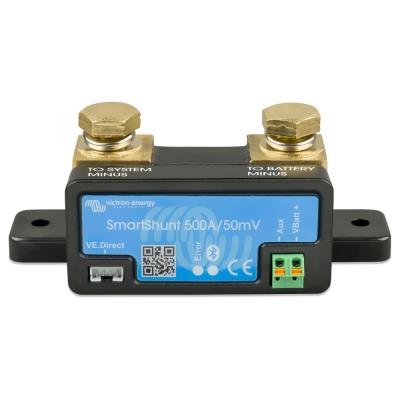

Victron sledovač stavu SmartShunt 500A

Podrobný popis

Sledovač SmartShunt je nový model vysoce přesného systému monitorování stavu až dvou nezávislých baterií bez displeje. Dva připojovací kabely s pojistkou jsou součástí balení. Prodloužená záruka 5 let.

SmartShunt je monitor baterie stejně jako řada BMV (pouze bez displeje). Displejem se stává váš chytrý telefon s aplikací VictronConnect. Zařízení se připojuje přes Bluetooth k aplikaci VictronConnect v chytrém telefonu (nebo tabletu) a pohodlně si můžete přečíst všechny sledované parametry baterie. Alternativně může být SmartShunt připojen a čten zařízením GX. Připojení k SmartShunt se provádí pomocí kabelu VE.Direct. SmartShunt je dobrou alternativou k monitoru baterií BMV, zejména pro systémy, kde je zapotřebí monitorování baterií, ale vyžaduje se méně kabeláže a není požadován klasický displej.

SmartShunt je vybaven rozhraním Bluetooth, portem VE.Direct a připojením, které lze použít ke sledování druhé baterie (monitorování ve středním bodě nebo k připojení teplotního senzoru).

ZÁKLADNÍ SPECIFIKACE

Provozní napětí: 6,5-70 V
Kapacita baterie: 1-9999 Ah
Rozhraní: Bluetooth, VE.Direct port, 1x 2pin svorkovnice, 2x svorka/šroub M10
Stupeň ochrany: IP21
Rozměry: 120 x 54 x 46 mm

Schéma běžného zapojení:

Schéma zapojení se zařízením GX:

---

Schéma zapojení s měřením startovací baterie:

---

Schéma zapojení s teplotním senzorem:

---

Schéma zapojení s měřením středového napětí:

Podrobné technické parametry naleznete v přiloženém manuálu.

Online manuál:
www.victronenergy.com/media/pg/SmartShunt/en/index-en.html

Online manuál VE.Smart Networking:
www.victronenergy.com/media/pg/VE.Smart_Networking/en/index-en.html

Aplikace VictronConnect:

Aplikace VictronConnect pro mobilní zařízení s Androidem

Aplikace VictronConnect pro Mac zařízení

Aplikace je také ke stažení na stránce výrobce Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
