TINYCONTROL převodník PWM 0-100% na 0-10V pro řízení SSR relé

Profesionální modul pro převod PWM signálu na analogové napětí 0–10 V DC.

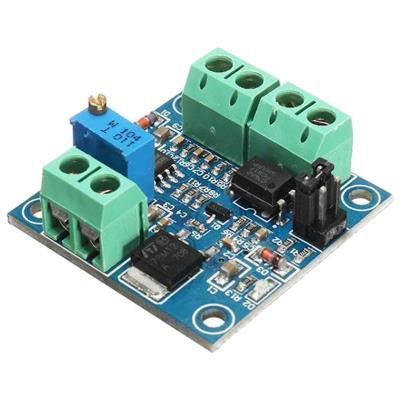

Modul LC-LM358-PWM2V je specializovaný převodník určený pro Arduino a podobné platformy, který umožňuje konverzi digitálního PWM signálu (pulzně-šířkové modulace) na analogové napětí v rozsahu 0–10 V DC. Toto řešení je ideální pro řízení SSR relé, servomotorů, stmívačů a dalších zařízení vyžadujících analogový vstup.

Modul disponuje nastavitelným rozsahem vstupní úrovně PWM pomocí přesného trimru, což umožňuje jemné doladění převodní charakteristiky. Díky flexibilnímu napájecímu napětí 12–30 V a možnosti volby vstupního napětí PWM signálu pomocí jumperu je zařízení univerzálně použitelné v různých aplikacích.

Konfigurace vstupního napětí
Modul umožňuje nastavení vstupního napětí PWM signálu pomocí jumperu do dvou režimů: Pozice A pro nízkonapěťové systémy (4–5 V až 10 V) a pozice B pro vysokonapěťové systémy (12 V až 24 V). Tato flexibilita zajišťuje kompatibilitu s širokou škálou řídicích systémů.

Popis připojovacích pinů
Modul obsahuje šest jasně označených pinů pro snadné připojení: VCC (napájecí napětí 12–30 V), GND (napájecí zem), PWM (vstupní PWM signál pozitivní), GND (vstupní PWM signál zem), VOUT (výstupní analogové napětí 0–10 V) a GND (výstupní zem).

Aplikační možnosti
Převodník je ideální pro řízení polovodičových relé (SSR), analogových akčních členů, proporcionálních ventilů, stmívačů LED osvětlení a dalších zařízení vyžadujících analogový napěťový vstup 0–10 V. Díky možnosti přesného nastavení je vhodný i pro průmyslové aplikace vyžadující vysokou spolehlivost.

ZÁKLADNÍ SPECIFIKACE

Model: LC-LM358-PWM2V
Typ zařízení: převodník PWM na analogové napětí
Rozsah konverze: 0–100 % PWM na 0–10 V DC
Přesnost: maximální přípustná chyba 5 %
Frekvenční rozsah vstupu PWM: 1 kHz až 3 kHz
Vstupní napětí PWM signálu: volitelné jumperem (4–5 V až 10 V / 12 V až 24 V)
Napájecí napětí: 12–30 V DC
Výstupní signál: analogové napětí 0–10 V DC
