Solarmi Esit UF300 - Třístupňová síťová ochrana FVE
Kód: SOPSMI0056.png?689f2dce)
.png?689f2dce)
Podrobný popis

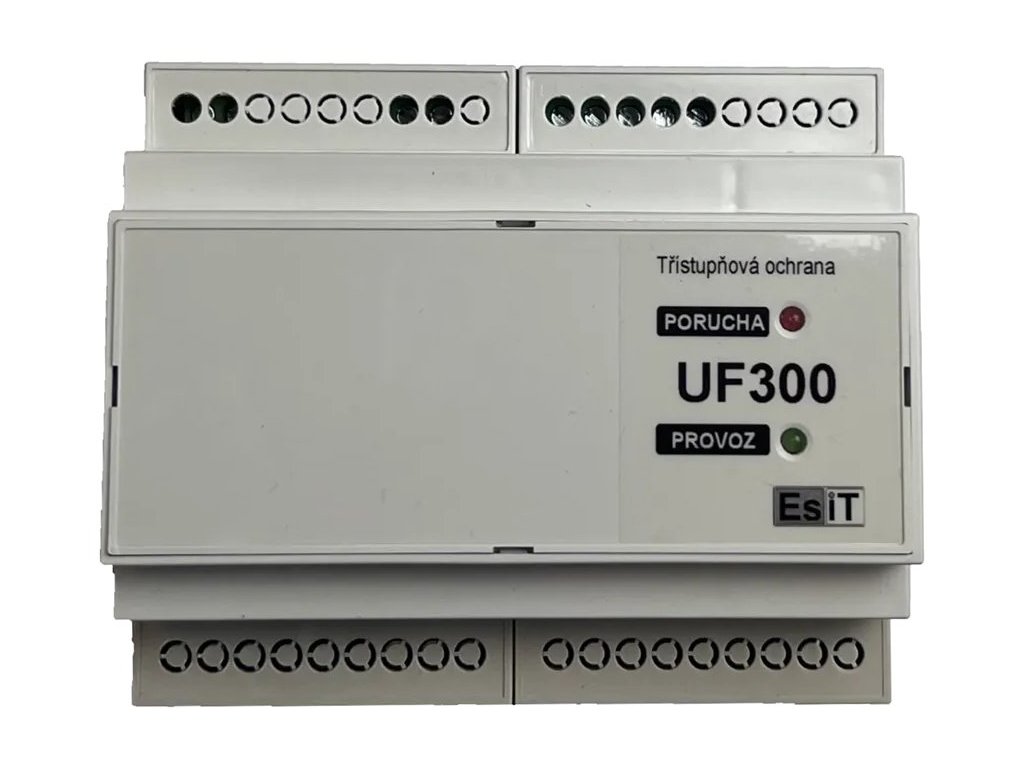

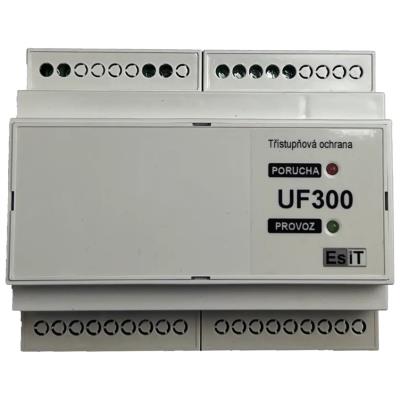

Xtend Solarmi Esit UF300
Profesionální třístupňová napěťová a frekvenční síťová ochrana pro fotovoltaické elektrárny.
Zařízení UF300 představuje specializovanou ochranu, která zajišťuje bezpečné propojení fotovoltaických elektráren s distribuční sítí. Primárně slouží ke dvojí ochraně - chrání distribuční síť před nežádoucími účinky malých zdrojů a zároveň zabezpečuje tyto zdroje před negativními vlivy poruch v síti.
Ochrana průběžně monitoruje napětí a frekvenci sítě a při překročení nastavených limitů odpojí FVE od sítě prostřednictvím stykače. Pro obě sledované veličiny lze nastavit dvě sady mezí s individuálními časy vybavení, což umožňuje flexibilní konfiguraci dle specifických potřeb instalace. Nastavení parametrů se provádí pohodlně pomocí PC přes rozhraní USB (kabel není součástí balení).
- Třístupňová ochrana napětí a frekvence pro bezpečný provoz FVE
- Vysoká přesnost měření napětí (±1 %) a frekvence (±0,05 %)
- Možnost nastavení dvou sad mezních hodnot s individuálními časy vybavení
- Přehledná signalizace stavu pomocí dvou LED diod
- Integrovaná paměť pro 480 záznamů historie provozu
- Konfigurace a diagnostika pomocí PC aplikace přes USB rozhraní
- Kompaktní provedení pro montáž na DIN lištu s krytím IP20
Pokročilé monitorovací funkce
Součástí dodávané PC aplikace je možnost sledování aktuálních hodnot měřených veličin a stavu přístroje v reálném čase. Aplikace také umožňuje vyčíst historii chování přístroje, která obsahuje až 480 záznamů, což poskytuje komplexní přehled o provozu fotovoltaické elektrárny.
Snadná instalace a obsluha
Zařízení je navrženo pro jednoduchou montáž na standardní DIN lištu s rozměry 106 × 90 × 58 mm. Aktuální stav ochrany je přehledně indikován dvěma LED diodami, které poskytují základní informace o provozním stavu bez nutnosti připojení PC.
Spolehlivý provoz
UF300 disponuje robustní konstrukcí s krytím IP20 a splňuje třetí třídu impulsního přepětí dle normy IEC 664-I, což zajišťuje spolehlivý provoz i v náročných podmínkách. S nízkou spotřebou pouhé 3 W představuje energeticky efektivní řešení pro trvalý monitoring fotovoltaických systémů.
ZÁKLADNÍ SPECIFIKACE
Vstupy: 3× 230 V AC
Výstupy: 1× relé 30 V DC / 250 V AC / 5 A
Rozsah měření napětí: 0–320 V, přesnost ±1 %
Rozsah měření frekvence: 20–200 Hz, přesnost ±0,05 %
Napájení: 230 V / 50 Hz
Spotřeba: 3 W
Signalizace: 2× LED dioda (porucha, provoz)
Obsluha a nastavení: PC program, připojení přes USB rozhraní
Kapacita historie: 480 záznamů
Rozměry: 106 × 90 × 58 mm
Krytí: IP20
Třída impulsního přepětí: III dle IEC 664-I
Hmotnost: 240 g
Dodatočné parametre
| Kategória: | Monitoring a řízení |
|---|---|
| Záruka: | 26 |
| Hmotnosť: | 0.24 kg |
| EAN: | 8592457282648 |
| Délka záruky (měsíce): | 26 |
| Délka záruky IČO (měsíce): | 26 |
| Hloubka (mm): | 58 |
| Hmotnost (kg): | 0,24 |
| Jmenovité napětí (V): | 230 (AC) |
| Rozměry: | 106 × 90 × 58 mm |
| Šířka (mm): | 90 |
| Upřesnění typu: | Přepěťová ochrana |
| Výrobce: | XTEND Solarmi |
| Výška (mm): | 106 |
| Zpracováno: | Schváleno |
| Rozměry: | 106 × 90 × 58 mm |
| Výrobce: | XTEND Solarmi |
| Šířka (mm): | 90 |
| Výška (mm): | 106 |
| Hloubka (mm): | 58 |
| Zpracováno: | Schváleno |
| Hmotnost (kg): | 0,24 |
| Upřesnění typu: | Přepěťová ochrana |
| Jmenovité napětí (V): | 230 (AC) |
| Délka záruky (měsíce): | 26 |
| Délka záruky IČO (měsíce): | 26 |
