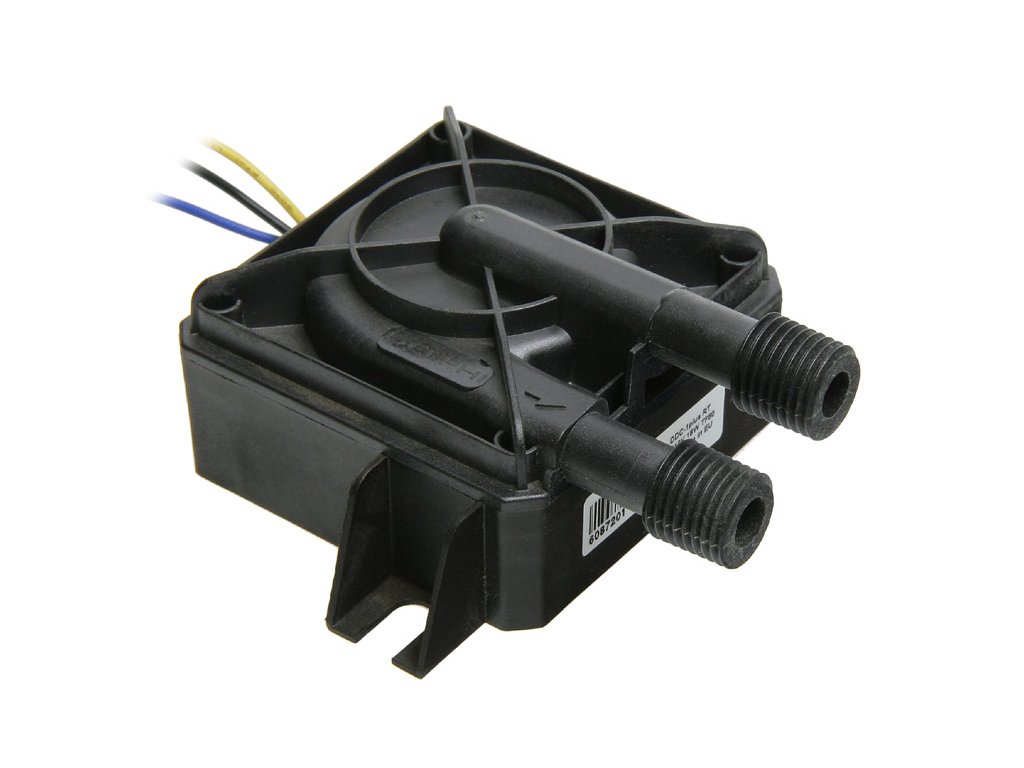

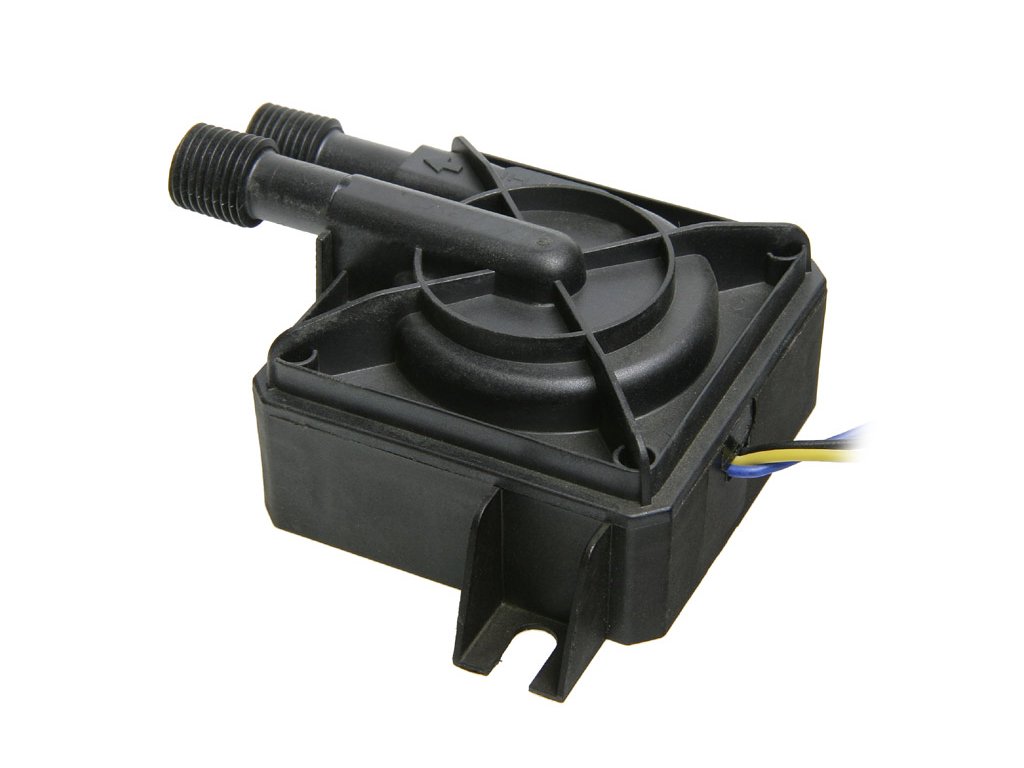

Originálne čerpadlo Laing DDC-1RT/Plus - 12V s vonkajším závitom 2x G1/4

Podrobný popis

Keď hovoríme o čerpadlách pre systémy vodného chladenia počítačov, nemôžeme obísť pojem "Laing". Ide o nemeckú spoločnosť, ktorá sa špecializuje na výrobu širokej škály čerpadiel a vykurovacích systémov - vykurovacích, obehových, kondenzačných alebo priemyselných čerpadiel - Laing dodáva špičkovú kvalitu pre každú z týchto oblastí. S týmto know-how spoločnosti bol už len malý krôčik k vstupu do oblasti chladenia vody v PC a Laing skutočne zohral v tejto oblasti priekopnícku úlohu.

V spolupráci s dodávateľom pre automobilový priemysel, spoločnosťou Delphi, bol vyvinutý systém, ktorý je už roky referenciou výkonu medzi čerpadlami PC wakool a získal nespočetné množstvo (medzi)národných ocenení a víťazstiev v testoch. Čerpadlo dokáže realizovať svoj výkonový potenciál najmä v rozsiahlych systémoch s mnohými chladičmi a veľkým chladičom. Predovšetkým vysokým tlakom, a tým aj prietokom jednoznačne prekonáva ostatné modely. Ako dôkaz sa zvyčajne uvádza obrovský výtlačný výkon. Špeciálna konštrukcia však dokazuje aj vysokú úroveň inžinierskych zručností spoločnosti Laing.

Ide o originálne čerpadlo od spoločnosti Laing. Tie sa teraz kopírujú vo veľkom počte. Modely však nie sú identické a líšia sa najmä použitými materiálmi, čo znamená, že repliky majú výrazne kratšiu životnosť a sú náchylnejšie na poruchy. Iné kópie sú dokonca úplne odlišné systémy čerpadiel v prispôsobených skriniach, ktoré nemajú výhody čerpadla s guľovým motorom.

Čerpadlo je k dispozícii v štyroch verziách. Všetky majú spoločný dizajn, kryt a napájanie 12 V. Rozdiely sú v pripojeniach, výkone a príslušnom objeme. Toto je výkonnejší vrchný model so skrutkovými prípojkami G1/4 palca.

Ale najprv k podobnostiam: Čerpadlo na jednosmerný prúd je takzvané čerpadlo s elektronicky komutovaným sférickým motorom. V tomto prípade sa v podobne tvarovanom puzdre pohybuje sféricky tvarovaná jednotka rotora - v tejto polohe ju držia len okolité magnety. Jediným spojovacím prvkom je keramická guľôčka, ktorá je vďaka svojej obrovskej tvrdosti mimoriadne odolná voči opotrebovaniu. Ostatné pohyblivé prvky boli zámerne vynechané. Vlastné otáčanie rotorovej jednotky zabezpečuje magnetické pole bez trenia, ktoré vytvárajú okolité elektromagnety.

V praxi to funguje takto: Voda sa privádza cez horný stredový prívod, preteká stredovým otvorom rotorovej jednotky a potom je transportovaná smerom nahor a urýchľovaná rotáciou pozdĺž vonkajšej strany, kde sa nachádza výpust. Najzjavnejšou výhodou tejto konštrukcie je minimálna kontaktná plocha medzi pohyblivými časťami, pretože je obmedzená na keramickú guľu.

Tým sa pôvodne minimalizuje prenosová plocha pre vibrácie, čo má za následok veľmi nízku hladinu hluku. Tento princíp je však účinný najmä pri nepretržitom používaní: Vďaka tomuto princípu nemôže dôjsť k zvýšeniu vôle ložiska, a tým ani k zvýšeniu hlučnosti. Nie je potrebné ani mazanie, pretože o to sa postará samotná voda. Problémom nie je ani znečistenie, pretože ak by sa rotor neočakávane zablokoval, po odstránení zdroja rušenia bude pokračovať v chode ako predtým.

Spoločnosť Laing preto uvádza priemernú životnosť 50 000 hodín, t. j. takmer šesť rokov nepretržitej prevádzky. Ďalšou výhodou je nízka spotreba energie pri porovnateľne vysokom výkone. A nízka výška čerpadla Delphi/Laing umožňuje aj oveľa flexibilnejšiu inštaláciu v rôznych systémoch.

Tu zobrazený "veľký "* model DDC-1RT/Plus ("R" znamená výlučne upravené pripojenie) má extrémnu výtlačnú výšku 4,7 metra, čím jednoznačne prekonáva ostatné čerpadlá. Tlak vody je preto oveľa vyšší, čo znamená, že aj niekoľko obrovských radiátorov a rozsiahle systémy s mnohými integrovanými radiátormi možno bez problémov zaplavovať. Rovnako nepravdepodobné sú aj usadeniny. Vzhľadom na tento tlak je však potrebné dbať na dobre utesnený okruh. V porovnaní s modelom DCC-1T sa zvyšuje aj maximálny prietokový objem na 500 litrov za hodinu.

DDC-1RT/Plus má dve skrutkové pripojenia pre závit G1/4 palca, aby sa odlíšil od rovnako výkonného modelu 1T/Plus. To zaručuje tesné uchytenie. Napájacie pripojenie sa vykonáva pomocou štandardného 4-pinového Molexu. Súčasťou je aj 3-kolíkový konektor ventilátora na odčítanie a ovládanie čerpadla, ktorý možno pripojiť k základnej doske alebo k riadiacej jednotke. Odčítané otáčky potom zodpovedajú otáčkam čerpadla.

Ďalšie informácie získate priamo od spoločnosti Laing: Okrem toho môžete získať ajInformačný leták môže byť ajNávod na obsluhu je možné stiahnuť.

*sa vzťahuje len na výkon, nie na veľkosť

Technické údaje:

• Rozmery: 62x38x62 mm (ŠxVxH, bez prípojok)
• Typ motora: Elektronicky komutovaný guľový motor
• Menovité napätie: 12 V DC jednosmerné napätie
• Rozsah napätia 8 až 13,2 V
• Minimálne štartovacie napätie: 9 V
• Dodávacia hlava pri 12 V: 4,7 m
• maximálny prietok: 500 l/h
• Maximálny tlak v systéme: 150 kPa / 1,5 bar
• Čerpané kvapaliny: Voda, zmesi vody a glykolu
• Max. Teplota systému: 60 °C
• Pripojenia: 2x G1/4 hadicová prípojka
