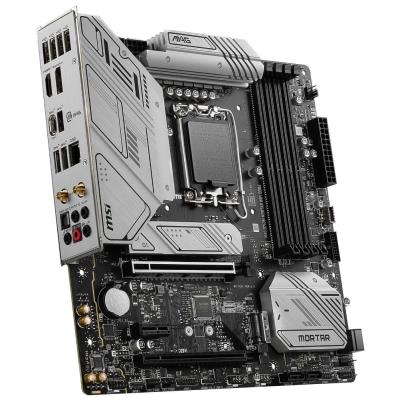

OPRAVENÉ - MSI MAG B760M MORTAR WIFI / Intel B760 / LGA1700 / 4x DDR5 / 2x M.2 / HDMI / DP / USB-C / WiFi / mATX

Podrobný popis

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada
Intel B760

Paměť
4× DDR5 paměťový slot, podpora až 192 GB
Podpora DDR5 až 7000+ (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (JEDEC)/ 5400 (JEDEC)/ 5200 (JEDEC)/ 5000 (JEDEC)/ 4800 (JEDEC) MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile

Sloty
Intel CPU
1× PCIe 5.0 x16 slot
Intel B760 čipová sada
1× PCIe 4.0 x16 slot (podporuje x4 režim)
1× PCIe 3.0 x1 slot

Grafika
1× HDMI port, podporující max. rozlišení 4K při 60 Hz
1× DisplayPort port, podporující max. rozlišení 4K při 60 Hz

Úložiště
Intel CPU
1× M.2 slot, M Key, pro jednotky typu 2280/2260/2242 (PCIe 4.0 x4 režim)
Intel B760 čipová sada
1× M.2 slot, M Key, pro jednotky typu 2280/2260/2242 (SATA a PCIe 4.0 x4 režim)
4× SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

USB
1× USB-C 3.2 Gen2×2 port na zadním panelu
1× USB-C 3.2 Gen2 port dostupný přes interní USB konektor
3× USB 3.2 Gen2 typ A port na zadním panelu
2× USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor
8× USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio
Realtek ALC897 Codec
7.1kanálové USB High Performance Audio
Podpora S/PDIF výstupu

LAN
1× Realtek 8125BG 2,5Gigabit LAN řadič

WLAN/ Bluetooth
Intel Wi-Fi 6E
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Podpora MU-MIMO TX/RX
Bluetooth 5.3

Interní konektory
1× 24pin ATX hlavní napájecí konektor
2× 8pin +12V napájecí konektor
1× 4pin konektor ventilátoru CPU
1× 4pin konektor ventilátoru pumpy vodního chlazení
4× 4pin konektor systémového ventilátoru
2× 3pin konektor A-RAINBOW V2 (ARGB Gen2) LED
1× 4pin konektor RGB LED
4× EZ Debug LED
2× M.2 slot, M Key
4× SATA 6 Gb/s konektor
2× USB 2.0 konektor (podporuje 4× USB 2.0 port)
1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)
1× USB-C 3.2 Gen2 konektor předního panelu
1× audio konektor předního panelu
2× konektor systémového panelu
1× konektor detekce otevření skříně
1× konektor pro TPM modul
1× konektor Tuning ovladače
1× TBT konektor (podporuje RTD3)

Porty na zadním panelu
2× konektor Wi-Fi antény
1× HDMI
1× DisplayPort
3× USB 3.2 Gen2
4× USB 2.0
1× USB-C 3.2 Gen2×2
1× RJ-45
5× audio jack
1× optický S/PDIF výstup

Rozměry
24,384 × 24,384 cm
Micro ATX formát
