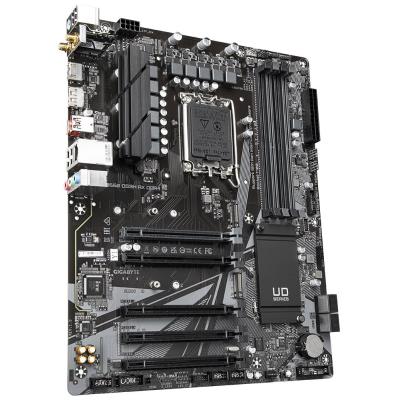

OPRAVENÉ - GIGABYTE B660 DS3H AX DDR4 / Intel B660 / LGA1700 / 4x DDR4 / 2x M.2 / DP / HDMI / USB-C / WiFi / ATX

Podrobný popis

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada
Intel B660

Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti (1Rx8/2Rx8/1Rx16)
Podpora ECC (non-ECC režim), bez vyrovnávací paměti (1Rx8/2Rx8)
Podpora Intel Extreme Memory Profile (XMP)

Sloty
1× PCIe 4.0 x16 slot
4× PCIe 3.0 x16 slot (podporuje x1 režim)

Grafika
1× HDMI port, podporující max. rozlišení 4096 × 2160 při 60 Hz
1× DisplayPort port, podporující max. rozlišení 4096 × 2304 při 60 Hz

Úložiště
Intel CPU
1× M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim)
Intel B660 čipová sada
1× M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4/x2 režim)
4× SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10
Podpora Intel Optane technologie

USB
1× USB-C 3.2 Gen2x2 port na zadním panelu
1× USB 3.2 Gen2 (USB 3.1) port na zadním panelu
1× USB-C 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor
2× USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor
8× USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora S/PDIF výstupu

LAN
1× Realtek Gigabit LAN řadič

WLAN/ Bluetooth
Intel Wi-Fi 6E RZ608 (MT7921K)
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Rychlost přenosu dat až 1,2 Gbps
Bluetooth 5.2

Interní konektory
1× 24pin ATX hlavní napájecí konektor
1× 8pin ATX 12V napájecí konektor
1× konektor ventilátoru CPU
1× konektor ventilátoru vodního chlazení CPU
3× konektor systémového ventilátoru
1× konektor systémového ventilátoru/ pumpy vodního chlazení
2× konektor adresovatelného LED pásku
2× konektor RGB LED pásku
2× M.2 slot, M Key
4× SATA 6Gb/s konektor
1× konektor předního panelu
1× audio konektor předního panelu
1× USB-C 3.2 Gen1 konektor
1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)
2× USB 2.0 konektor (podporuje 4× USB 2.0 port)
1× TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1× konektor pro sériový port
2× konektor Thunderbolt AIC
1× tlačítko Q-Flash Plus
1× tlačítko Reset
1× Reset propojka
1× propojka Clear CMOS

Porty na zadním panelu
2× konektor Wi-Fi antény
1× PS/2 combo port klávesnici a myši
1× USB-C 3.2 Gen2x2
1× USB 3.2 Gen2 (USB 3.1 Gen2)
4× USB 2.0
1× DisplayPort
1× HDMI
1× RJ-45
3× audio jack

Rozměry
30,5 × 24,4 cm
ATX formát
