Napájací zdroj Streacom ST-NANO120 HTPC - 120 W

Podrobný popis

Poslaním spoločnosti Streacom je navrhovať, vyvíjať a vyrábať počítačové produkty a príslušenstvo s cieľom spojiť hranice medzi formou, funkciou, kvalitou a hodnotou výrobku. Hoci je spoločnosť stále veľmi mladá, môže sa oprieť o skupinu odborníkov s dlhoročnými skúsenosťami (vrátane OrigenAE). Tieto odborné znalosti umožňujú spoločnosti Streacom vyrábať prvotriedne výrobky.

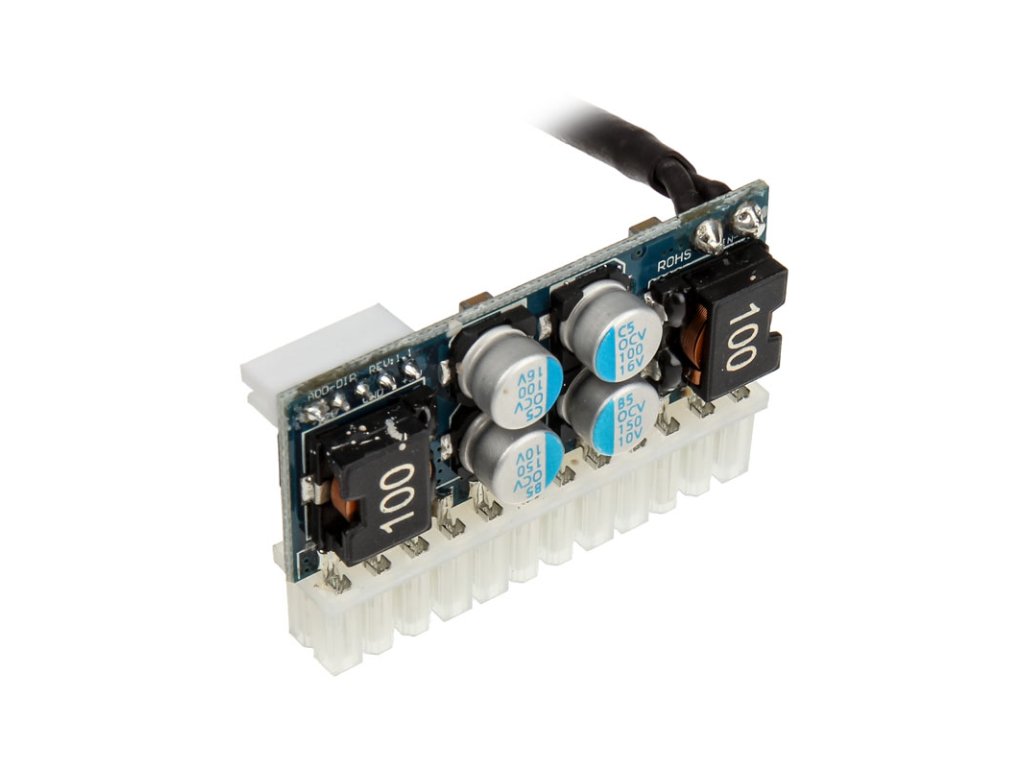

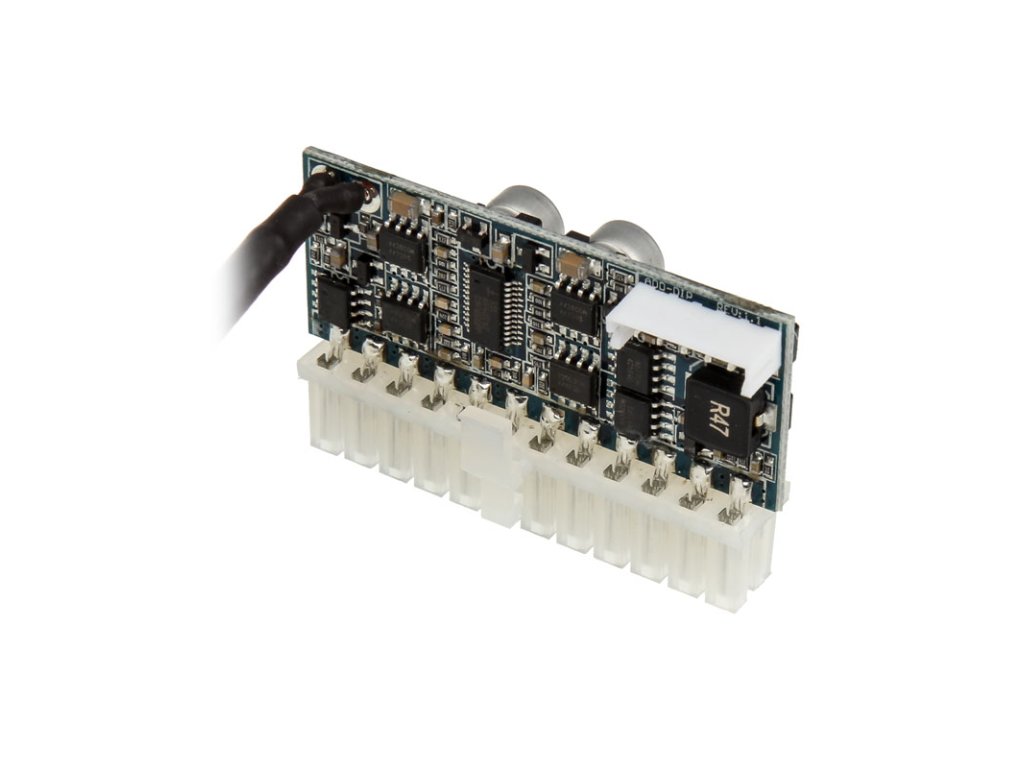

Rovnako ako vysoko účinný, tichý a malý 120-wattový nano zdroj, ktorý tu ponúkame. Ide o súpravu pozostávajúcu z externého AC-DC adaptéra (známeho z notebookov) a internej dosky s DC-DC meničom, ktorá sa pripája priamo do 24-pinového konektora základnej dosky. Oba komponenty sú pripojené pomocou dutého konektora a príslušnej zásuvky.

Zásuvka vedie z internej dosky konvertora približne 40 cm dlhým káblom, ktorý sa dá pomocou matice s vrúbkovaným závitom pripevniť na zadnú časť krytu, kde je zapojený kábel z externého adaptéra. Napájacia jednotka ST-NANO120 HTPC je ideálna pre tiché systémy založené na inovatívnych pasívnych skriniach Streacom, ale možno ju použiť aj v iných konfiguráciách HTPC, pokiaľ sa neprekročí maximálny celkový príkon 120 W.

Technické údaje:

• Typ: interná doska DC-DC konvertora a externý AC-DC adaptér (napájacia jednotka)
• Kompatibilita: (Streacom) pasívny kryt
• Rozmery (vnútorná doska plošných spojov): 54 x 33 x 18 mm (Š x V x H)
  Rozmery (vonkajší adaptér): 169 x 42 x 38 mm (š x v x h)
• Vstupné napätie (obvodová doska): 12 V DC (12,5 A)
  Vstupné napätie (adaptér): 110 - 240 V AC
• maximálny celkový výkon: 120 W
  +3,3 V: 5,5 A
  +5 V: 5,5 A
  +12 V: 66 W / 5,5 A
  -12 V: 2,4 W / 0,2 A
  +5Vsb: 6 W / 1,2 A
• Pripojenia (doska plošných spojov):
  1x 24-pin ATX
  1x 4-pinový ATX
  2x SATA
  1x 4-kolíkový konektor Molex
  1x vstupná dutá zásuvka (možno upevniť maticou)





• Pripojenia (adaptér):
  1x vstupný napájací kábel (zástrčka C6)
  1x výstupná dutá zástrčka (na dosku plošných spojov)
• Ochranné obvody: Ochrana proti preťaženiu (OPP), ochrana proti skratu (SCP)
