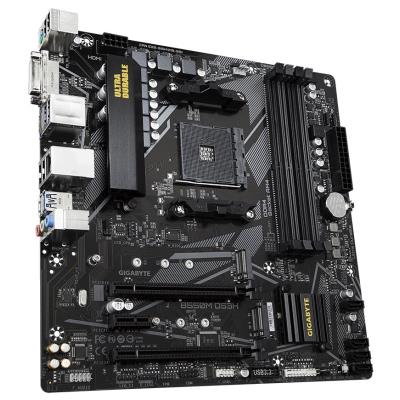

GIGABYTE B550M DS3H / AMD B550 / AM4 / 4x DDR4 / 2x M.2 / DVI-D / HDMI / mATX

Podrobný popis

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů AMD Ryzen 3. generace (patice AM4)

Čipová sada
AMD B550

Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
CPU Ryzen 3. gen. s integrovanou grafickou kartou podporuje DDR4 4733 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
Dvoukanálová architektura paměti
Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8
Podpora Extreme Memory Profile (XMP)

Grafika
Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega.
1x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz
1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz

Sloty
1x PCIe 4.0 x16 slot
CPU Ryzen 3. gen. s integrovanou grafickou kartou podporuje PCIe 3.0
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x1 slot

Úložiště
AMD CPU
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (SATA a PCIe 4.0 x4/x2 režim)
CPU Ryzen 3. gen. s integrovanou grafickou kartou podporuje SATA a PCIe 3.0 x4/x2 režim
AMD B550 čipová sada
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 3.0 x2 režim)
4x SATA 6 Gb/s
Podpora RAID 0, RAID 1 a RAID 10

USB
AMD B550 čipová sada
2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor
6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektory)
AMD CPU
4x USB 3.2 Gen1 (USB 3.0) port na zadním panelu

Audio
Realtek ALC887 Codec
2/4/5.1/7.1kanálové High Definition Audio

LAN
1x Realtek Gigabit LAN řadič

Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
2x konektor systémového ventilátoru
1x konektor LED pásku chladiče CPU/ RGB LED pásku
2x konektor adresovatelného LED pásku
2x konektor RGB LED pásku
2x M.2 slot, M Key
4x SATA 6Gb/s konektor
1x konektor předního panelu
1x audio konektor předního panelu
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
1x USB 2.0 konektor (podporuje 2x USB 2.0 port)
1x TPM konektor
1x konektor pro sériový port
1x tlačítko Q-Flash Plus
1x propojka Clear CMOS

Konektory na zadním panelu
1x PS/2 combo port klávesnice a myši
1x HDMI
1x DVI-D
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
3x audio jack

Rozměry
24,4 x 24,4 cm
Micro ATX formát
