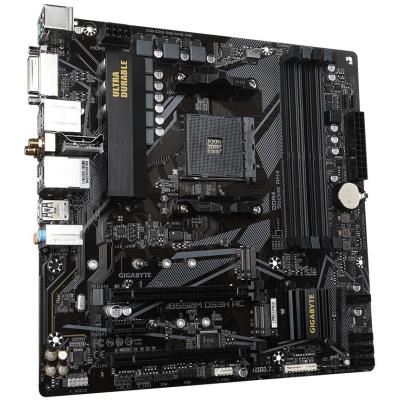

GIGABYTE B550M DS3H AC / AMD B550 / AM4 / 4x DDR4 / 2x M.2 / DVI-D / HDMI / WiFi / mATX

Podrobný popis

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů AMD Ryzen 3000/5000 a 4000/5000 G-série (patice AM4)

Čipová sada
AMD B550

Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 4733 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8
Podpora Extreme Memory Profile (XMP)
Dvoukanálová architektura paměti

Sloty
1x PCIe 4.0 x16 slot
CPU Ryzen 5000G/4000G podporuje PCIe 3.0
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x1 slot

Grafika
Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega
1x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz
1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz

Úložiště
AMD CPU
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (SATA a PCIe 4.0 x4/x2 režim)
CPU Ryzen 5000G/4000G podporuje SATA a PCIe 3.0 x4/x2 režim
AMD B550 čipová sada
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 3.0 x2 režim)
4x SATA 6 Gb/s
Podpora RAID 0, RAID 1 a RAID 10

USB
AMD B550 čipová sada
2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor
6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
AMD CPU
4x USB 3.2 Gen1 (USB 3.0) port na zadním panelu

Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio

LAN
1x Realtek Gigabit LAN řadič

WLAN/ Bluetooth
Intel Wi-Fi AC 3168
Wi-Fi 802.11a/b/g/n/ac
Dual Band (2,4 GHz, 5 GHz)
Bluetooth 4.2

Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
2x konektor systémového ventilátoru
2x konektor adresovatelného LED pásku
2x konektor RGB LED pásku
1x konektor LED/ RGB LED pásku chladiče CPU
2x M.2 slot, M Key
4x SATA 6Gb/s konektor
1x konektor předního panelu
1x audio konektor předního panelu
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
1x USB 2.0 konektor (podporuje 2x USB 2.0 port)
1x 2x6-pin TPM konektor (pouze pro modul GC-TPM2.0_S)
1x konektor pro sériový port
1x propojka Clear CMOS
1x tlačítko Q-Flash Plus

Konektory na zadním panelu
1x PS/2 combo port klávesnice a myši
1x DVI-D
2x konektor Wi-Fi antény
1x HDMI
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
3x audio jack

Rozměry
24,4 x 24,4 cm
mATX formát
