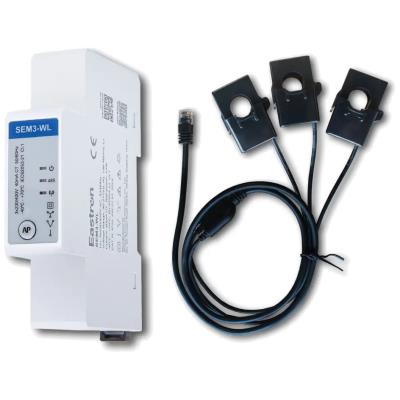

Eastron SEM3-WL, elektroměr, třífázový, RS485 Modbus RTU, Wi-Fi
Kód: MEAEAS0014.png?689f2dce)
.png?689f2dce)
Podrobný popis
Eastron SEM3-WL
Kompaktní třífázový elektroměr s Wi-Fi a RS-485 komunikací pro pokročilé měření elektrických parametrů.
Elektroměr Eastron SEM3-WL představuje novou generaci měřicích přístrojů montovaných na DIN lištu. Díky integrovanému Wi-Fi modulu a rozhraní RS-485 s protokolem Modbus RTU umožňuje snadné začlenění do systémů energetického managementu. Přístroj měří a zobrazuje charakteristiky jednofázových i třífázových sítí včetně napětí, frekvence, proudu, výkonu a aktivní i reaktivní energie.
S přesností měření aktivní energie třídy B najde uplatnění v různých aplikacích jako je správa fotovoltaických systémů, inteligentní budovy nebo průmyslová zařízení. Elektroměr lze použít jako jeden třífázový měřič nebo tři nezávislé jednofázové měřiče s možností nastavení různých převodů CT pro každou fázi.
- Měření více parametrů včetně napětí, proudu, výkonu, energie a účiníku v sítích 1p2w, 3p4w a 3p3w
- Duální komunikační rozhraní: Wi-Fi (Modbus TCP) a RS-485 (Modbus RTU)
- Dva měřicí režimy: standardní režim a PV režim pro fotovoltaické aplikace
- Kompaktní provedení o šířce pouze 1 modulu na DIN lištu
- Součástí balení jsou 3 měřicí transformátory proudu (CT)
- Pružinové a RJ svorky pro snadné připojení a úsporu nákladů na instalaci
- Varování při chybě sledu fází pro zvýšení bezpečnosti
- 4kvadrantové měření energie s odděleným počítáním dodané a odebrané energie
Flexibilní měřicí režimy
Elektroměr SEM3-WL nabízí dva měřicí režimy. Ve standardním režimu jsou dodaná a odebraná energie měřeny odděleně. V PV režimu dochází nejprve k bilancování dodané a odebrané energie, přičemž výsledná hodnota je započítána buď do dodané, nebo odebrané energie.
Komunikační možnosti
Přístroj je vybaven dvojicí komunikačních rozhraní. Rozhraní RS485 s protokolem Modbus RTU umožňuje komunikaci na vzdálenost až 1000 m s nastavitelnou přenosovou rychlostí 2400 až 115200 bps. Wi-Fi rozhraní s protokolem Modbus TCP pracuje v pásmu 2,4 GHz s dosahem až 30 m v interiéru a 50 m v exteriéru.
Přesné měření
SEM3-WL poskytuje vysokou přesnost měření: ± 1 % pro aktivní energii, ± 0,5 % pro napětí, ± 0,5 % pro proud v rozsahu 4–120 A a ± 0,2 % pro frekvenci. Aktualizace dat aktivního výkonu probíhá každých 50 ms přes RS-485 a 100 ms přes Wi-Fi.
ZÁKLADNÍ SPECIFIKACE
Typ měření: RMS včetně harmonických v třífázových AC systémech (3P, 3P+N)
Přesnost měření aktivní energie: ± 1 % (třída B)
Jmenovité napětí: 3× 230 V (L-N) / 400 V (L-L)
Pracovní rozsah napětí: 90 až 300 V AC (L-N), 156 až 520 V AC (L-L)
Frekvence: 50/60 Hz
Komunikace 1: RS-485 Modbus RTU (až 1000 m)
Komunikace 2: Wi-Fi Modbus TCP (802.11 b/g/n)
Přenosová rychlost RS485: 2400 až 115200 bps
Wi-Fi pásmo: 2,4 GHz až 2,5 GHz
Měřicí režimy: standardní a PV režim
Konfigurace sítě: 1p2w, 3p4w, 3p3w
Montáž: na DIN lištu, šířka 1 modul
Dodatočné parametre
| Kategória: | Monitoring a řízení |
|---|---|
| Záruka: | 26 |
| Hmotnosť: | 0.8 kg |
| Barva: | bílá |
| Délka záruky (měsíce): | 26 |
| Délka záruky IČO (měsíce): | 26 |
| Druh příslušenství: | elektroměr |
| Frekvence Wi-Fi: | 2400 - 2500 MHz |
| Hloubka (mm): | 68,5 |
| Jmenovité napětí (V): | 230/400 (AC) |
| Normy: | 802.11b/g/n |
| Rozměry: | 94,5 × 68,5 × 19 mm |
| Šířka (mm): | 19 |
| Upřesnění typu: | Ostatní elektro |
| Výrobce: | EASTRON |
| Výška (mm): | 94,5 |
| Wi-Fi: | Ano |
| Zpracováno: | Schváleno |
| Barva: | bílá |
| Normy: | 802.11b/g/n |
| Wi-Fi: | Ano |
| Rozměry: | 94,5 × 68,5 × 19 mm |
| Výrobce: | EASTRON |
| Šířka (mm): | 19 |
| Výška (mm): | 94,5 |
| Hloubka (mm): | 68,5 |
| Zpracováno: | Schváleno |
| Upřesnění typu: | Ostatní elektro |
| Frekvence Wi-Fi: | 2400 - 2500 MHz |
| Druh příslušenství: | elektroměr |
| Jmenovité napětí (V): | 230/400 (AC) |
| Délka záruky (měsíce): | 26 |
| Délka záruky IČO (měsíce): | 26 |
