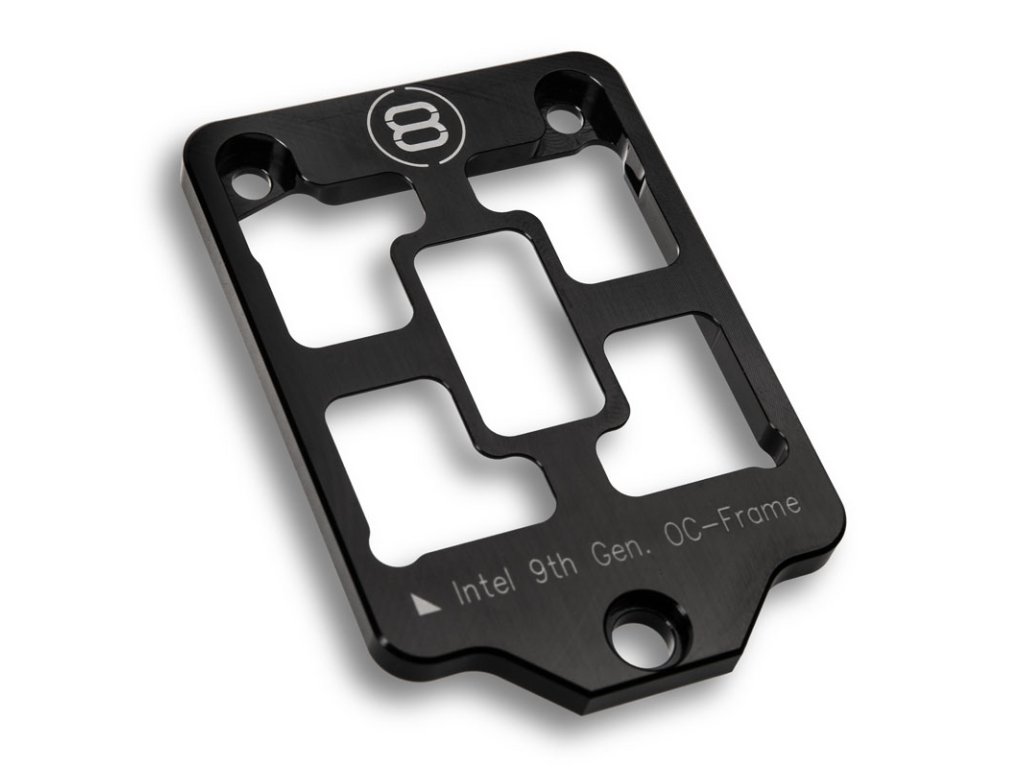

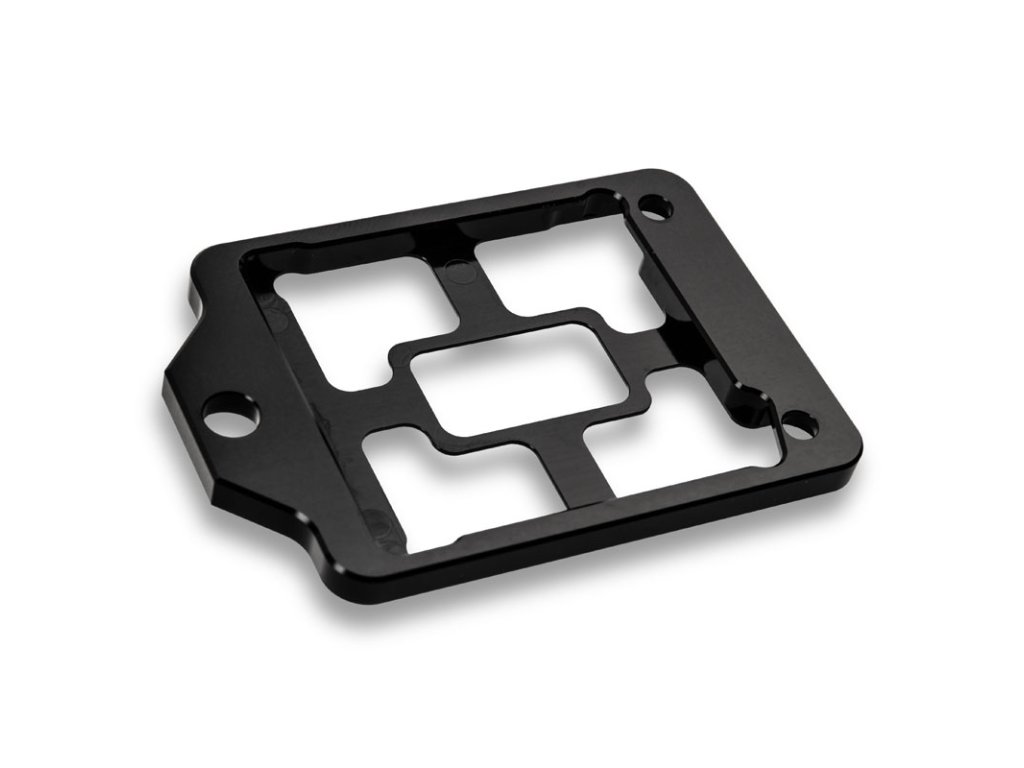

der8auer Intel 9. generácie OC-Frame

Podrobný popis

Stránkader8auer 9. generácia OC-Frame nahrádza kompletný mechanizmus Intel ILM (Integrated Loading Mechanism) na základnej doske a otvára tak extrémnym overclockerom úplne nové možnosti profesionálneho pretaktovania ich procesorov, pri ktorom chladič procesorabez zasahovania do IHS (Integrated Heat Spreader) môže byť nainštalovaný priamo na čip CPU.

Der8auer 9. generácie OC rám na prvý pohľad:

• Praktický nástroj na používanie CPU bez rozptyľovača tepla
• Bezpečná inštalácia na maximalizáciu chladiaceho výkonu
• Vyrobené z vysokokvalitného hliníka v eloxovanej čiernej farbe
• Kompatibilné len s procesormi Intel série 9000 a socketom LGA-1151-v2

Nemecká dokonalosť - vyvinutá svetovým šampiónom v pretaktovaní der8auer

Roman "der8auer" Hartung (vyslovuje sa "farmár") je vyštudovaný inžinier mechatroniky (B.Eng.), hardvérový nadšenec a profesionálny overclocker z Nemecka. Na scéne extrémneho pretaktovania pôsobí už mnoho rokov a za ten čas už vytvoril nespočetné množstvo prelomových svetových rekordov. Vždy sa zaujímal o to, ako z akéhokoľvek špičkového hardvéru vyžmýkať každú kvapku výkonu.

Pretaktovanie na hranicu možností

Od roku 2004 používa spoločnosť Intel takzvané pätice LGA (Land Grid Array) ako systém pripojenia na montáž svojich procesorov na príslušné základné dosky. Tie pojmú pripájacie kolíky, ktoré sa predtým pripevňovali na spodnú stranu procesora a teraz sa na procesoroch Intel nachádzajú len ako ploché kontaktné plochy. Aby bolo možné procesor Intel stále bezpečne upevniť v pätici, zvyčajne sa upína pomocou výklopného rámu cez integrovaný rozvádzač tepla (IHS). Tento poniklovaný medený heatspreader prenáša odpadové teplo z čipu do chladiča procesora. Ten však nie je obzvlášť účinný a pri silnom pretaktovaní je zahltený odvodom tepla.

Aby sa zabezpečilo, že takýto procesor môže byť primerane chladený aj pri výraznom pretaktovaní, nadšenci jednoducho oddelia heatspreader sder8auer Delid-Die-Mate 2 (FSD8-019), ktorý dokáže znížiť teplotu procesora o niekoľko cenných stupňov. Toto nebezpečné majstrovanie má však za následok, že pri inštalácii chladiča sa môže ľahko poškodiť citlivý kremíkový dielik alebo iné teraz odhalené súčasti dekapitovaného CPU. Na stránke der8auer 9. generácia OC-Frame tu poskytuje nápravu a umožňuje namontovať chladič procesora priamo a bezpečne na samotný čip.

Vonkajší okraj rámčeka 8auer OC je len asi 0,1 mm pod samotným kremíkovým čipom, čo ho účinne chráni pred naklonením chladiča CPU, a tým aj pred poškodením. Čierna eloxovaná vrstva zároveň izoluje hliník OC rámu, vďaka čomu už nie je elektricky vodivý. Rám OC 9. generácie sa preto môže bez obáv opierať o horné kontakty procesora. Na inštaláciu je potrebné odstrániť držiak socketu (retenčný modul) socketu Intel a rám OC sa priskrutkuje k štandardnej zadnej doske základnej dosky pomocou originálnych skrutiek.

Varovanie: Odstránenie heatspreadera CPU a držiaka zásuvky základnej dosky (retenčného modulu) je na vlastné riziko a vždy ide ruka v ruke súplná strata záruky výrobcu a záruky spolu!

Poznámka o kompatibilite 1: Bez integrovaného rozptyľovača tepla je montážna výškaChladič CPU svetlo, a preto je potrebné, aby tie s nemennou montážnou výškounie už nie je možné namontovať. Pred inštaláciou je preto nevyhnutné overiť, či je možné použiť chladič aj v nižšej montážnej výške.

Poznámka o kompatibilite 2: Tento rám der8auer OC je k dispozícii len sZákladné dosky kompatibilné, ktoré sa podľa špecifikácií spoločnosti Intel prispôsobujúZóna Keep Out okolo zásuvky CPU a ak v tejto oblasti nie sú umiestnené žiadne SMD komponenty alebo kondenzátory. Ak sa rám OC použije na základných doskách, ktoré (úplne) nespĺňajú špecifikácie, môže sa preto doska poškodiť.

Technické údaje:

• Typ: montážny rám CPU
• Materiál: eloxovaný hliník
• Farba: Čierna
• Kompatibilné iba s procesormi Intel 9. generácie (Coffee Lake Refresh)
• Kompatibilný so základnými doskami Socket-1151
• Rozsah dodávky:
  1x rám der8auer 9. generácie OC
  1x kľúč Torx
