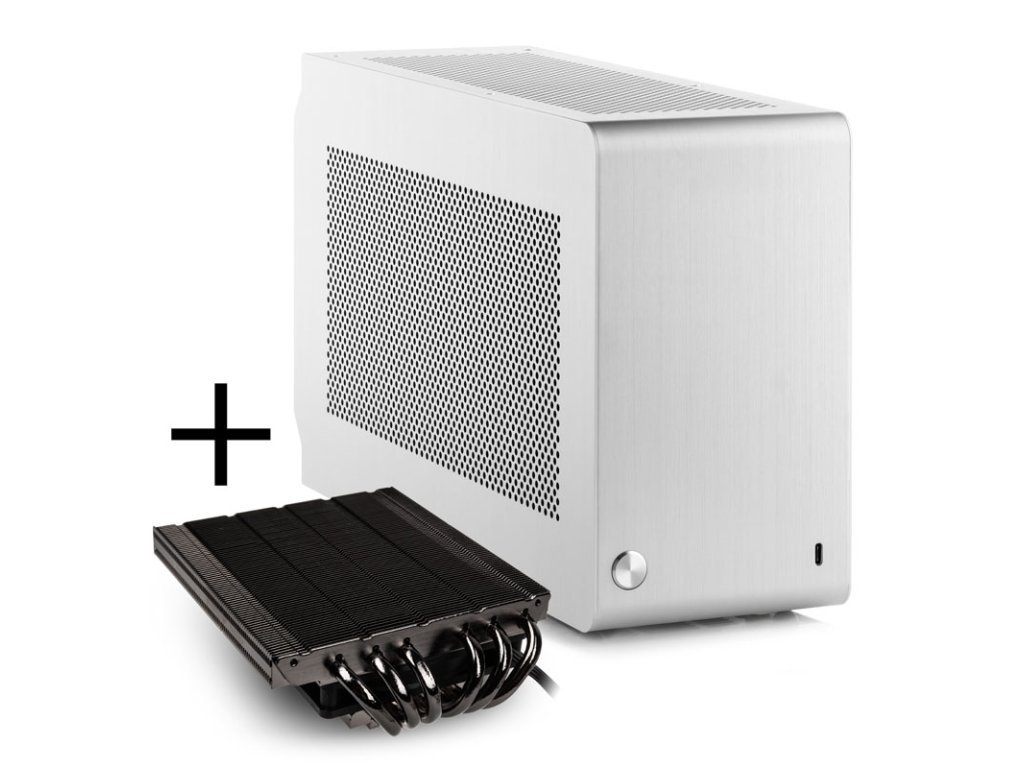

DAN Cases A4-SFX V4.1 - strieborná + Alpenföhn Black Ridge - 120mm

Podrobný popis

S mimoriadne kompaktnými rozmermiiba 115 x 200 x 317 milimetrov (Š x V x H) miniskrinka DAN Cases A4-SFX V4.1 má objem len 7,25 litra, čo je približne veľkosť krabice od topánok alebo hriankovača. Skutočnosť, že napriek tejto veľkosti do nej možno nainštalovať kompletný herný počítač, sa dosiahla vďaka premyslenej koncepcii a triku: grafická karta je nainštalovaná paralelne zaZákladná doska Mini-ITX v samostatnej komore a takmer každý štvorcový centimeter interiéruDAN Cases A4-SFX V4.1 používať rozumne. Pri vývoji optimálneho chladiča procesora sa Daniel Hansen, nemecký dizajnérPrípady DAN Herná skrinka pre systémy mini-ITX v spolupráci s odborníkmi zo spoločnosti Alpenföhn. Výsledkom bol modelChladič CPU Black Ridge ktorého nízka výška je kompenzovaná vyčnievajúcim povrchom. Spolu s tichým a účinným 92 mm ventilátoromchladič zvláda plný TDP 95 wattov.

Prehľad funkcií balíka:

Skriňa DAN Cases A4-SFX V4.1 mini

• Mimoriadne kompaktné rozmery s objemom iba 7,25 litra
• Vysokokvalitný hliník s lešteným povrchom
• Vynikajúce spracovanie vďaka výrobe spoločnosťou Lian Li
• Priestor pre dva 92 mm ventilátory a dokonca 120 mm AiO
• Podporuje plnohodnotné herné grafické karty (napr. NVIDIA GeForce GTX 1080)
• 3M riser modul s plnou rýchlosťou PCI Express 4.0
• Akceptuje základné dosky vo formáte Mini-ITX (všetky sockety AMD a Intel)
• Miesto pre výkonné napájacie jednotky SFX alebo SFX-L a dva až tri 2,5-palcové dátové nosiče

Stručné zhrnutie nových funkcií verzie 4:

• Nový slot USB na prednej strane typu C (USB 3.1 alebo USB 3.2 Gen2)
• Nový riser kábel 3M PCIe 4.0 riser modul na montáž GPU (180 mm)
• Nový slot pre 92 mm ventilátor pod základnou doskou
• Držiak pre 120 mm AiO je voliteľný

Čierny hrebeň Alpenföhn

• Špeciálna konštrukcia s ventilátorom na spodnej strane chladiča
• 92 mm ventilátor PWM s výnimočne nízkou hlučnosťou
• 6 x 6 milimetrov medených tepelných trubíc
• Tenký chladič s hliníkovými lamelami
• Vhodné pre takmer všetky súčasné procesory AMD a Intel

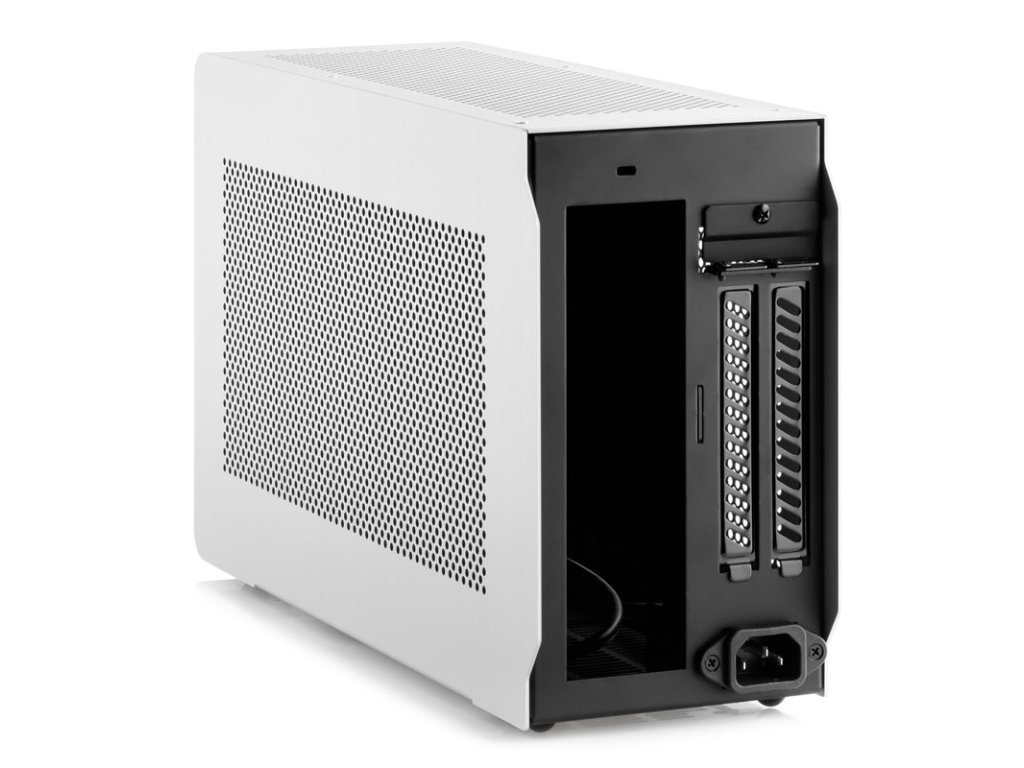

Skriňa DAN Cases A4-SFX V4.1 mini: Perfektné využitie priestoru a dôsledne premyslená koncepcia

Zvonku tento inovatívny malý model zaujme svojím asketickým dizajnom v kombinácii s dokonalou povrchovou úpravou z brúseného hliníka. Kov s hrúbkou 1,5 milimetra je vyrobený v spolupráci so špecialistom na puzdrá Lian Li a výrazne prispieva k nezameniteľnému vzhľadu s elegantnou vlasovou úpravou. V súlade s tým je puritánska predná časťA4-SFX V4.1 okrem upraveného tlačidla napájania je možné použiť iba nesprevádzané-Port USB 3.1 (10 GBit/s) s vnútorným pripojením základnej dosky a samotný interiér je tiež obmedzený na priestor potrebný pre skutočne nevyhnutný hardvér. Vzhľadom na starostlivo naplánované rozmery skrine je potrebné presne dodržiavať maximálne prípustné rozmery všetkých komponentov.

Vysokokvalitné hliníkové puzdro z produkcie Lian Li

Od roku V2 sa uskutočnili vrty pre92 mm ventilátor na podlahektorý možno nainštalovať namiesto jedného z troch diskov SSD. V novej verzii V4.1 jeprídavný slot pre 92 mm ventilátorktorý možno umiestniť pod základnú dosku - bez toho, aby ste sa museli zaobísť bez disku. Prídavný držiak integrovaný vo V3 pre120 mm radiátorako voliteľná možnosť je teraz k dispozícii ventilátor bez ventilátora, ktorý môže byť namontovaný vertikálne buď na ľavej strane, t. j. na strane, kde je nainštalovaná grafická karta, alebo na opačnej strane, kde je namontovaný zásobník základnej dosky. S druhou možnosťou je bezventilátorováPotrebný napájací zdroj 400W Hi-Fi DC ATX od spoločnosti HDPLEXktorý je pripojený na strane GPU. AiO a ventilátor potom môžu mať hĺbku až 52 milimetrov, čo je možné s tenkými variantmi (15 mm) ventilátorov, ako sú tie, ktoré sú k dispozícii od spoločnosti Akasa (LUAK-040) alebo Scythe (LUSY-066). A tiežgrafická karta môže mať dĺžku 273 mm.

Pri opačnom nastavení je AiO umiestnený na strane GPU vedľa bežnej napájacej jednotky SFX. Tým sa znížiDĺžka grafickej karty 173 mm a výška AiO vrátane ventilátora na 42 milimetrov. Ak sa zaobídete bez dvoch SSD, máte priestor na92 mm AiO na zemiako napríklad model 545LC od spoločnosti Asetek. Aby boli všetky vetracie otvory účinne chránené pred prachomDEMCiflex voliteľné prachové filtre DAN Cases A4-SFX Prachové filtre DAN Cases A4-SFX pripravené.

Podporuje plnohodnotné high-end grafické karty vďaka riser modulu od spoločnosti 3M

Vnútri sa na pravú stranu zmestí základná doska formátu Mini-ITX, na ktorej jeCPU s chladičom procesora s maximálnou výškou 48 mm sa môže udržiavať pri správnej teplote. Ploché chladiče s horným ventilátorom sú vzhľadom na stále sa znižujúce TDP moderných procesorov na chladenie úplne postačujúce. ProstredníctvomStúpací adaptér (z "nahor"), je slot PCI Express x16 základnej dosky presmerovaný na ľavú stranu krytu, v ktorom je možné umiestniť až295 milimetrov dlhý herný pixelový akcelerátor je možné nainštalovať. Stúpací adaptér je teraz od spoločnosti 3M, kábel aj doska plošných spojov sú čierne.

Veľký ako herná konzola, ale s oveľa väčším výkonom

Lanky PCI Express sú zvyčajne citlivé na stratu signálu spojenú s rozšírením, ale riser karta od spoločnosti 3M je kvalitný produkt, ktorý podporuje aj vysoké prenosové rýchlosti podporované rozhraním PCIe 4.0 (verzia 4.1), takže sa nemusíte obávať zníženia rýchlosti ani pri moderných grafických kartách. Keďže grafická karta a základná doska Mini-ITX sú nainštalované chrbtom k sebe a mohli by sa prípadne dostať do kontaktu, jeizolačná plastová fólia ako ochranný štít medzi týmito dvoma komponentmi a účinne ich chráni pred skratom. Daniel Hansen venoval veľa pozornosti aj inštalácii hardvéru a na rozdiel od mnohých iných miniskriniek sa inštaluje prekvapivo ľahko, samozrejme, za predpokladu výberu vhodného hardvéru.

Alpenföhn Black Ridge: Špeciálny dizajn chladenia pre tichú a efektívnu prevádzku

Tam, kde je v skrinke dostatok miesta, nemožno nič namietať proti príliš výkonnému chladiacemu monštru, ktoré udrží aj tie najvyššie taktované štvorjadrové alebo šesťjadrové procesory v nekomplikovaných teplotných rozsahoch aj v najhorúcejších dňoch roka. Pokiaľ však ide o účinné, kompaktné skrinky s centrálnym chladičom formátu Micro-ATX alebo dokonca Mini-ITX, ako naprDAN Case alebo Kolinks Rocket sa vyžadujú iné vlastnosti, ako napríklad vysoký chladiaci výkon s mimoriadne tichou prevádzkou.

Základná konštrukcia zodpovedá konštrukcii s horným fúkaním, ktorá sa vyznačuje možnosťou nižšej celkovej výšky. Alpenföhn však dokázal92 milimetrový ventilátor nový chladič nie je umiestnený v hornej, ale v dolnej časti chladiča. Tým sa zrejme celková výška znížila na iba 47 milimetrov. Nezvyčajný dizajn však znižuje aj vývoj hluku.

Vysokokvalitné materiály, vysokokvalitný ventilátor

Rovnakýšesť medených tepelných rúrok, každá s priemerom šesť milimetrov teplo z medenej základne, ktorá je v priamom kontakte s procesorom, sa prenáša na rebrá veľkého hliníkového chladiča. Pod týmtoTyče RAM s výškou do 33 milimetrov prispôsobiť. Tí, ktorí uprednostňujú nízkeVLP-RAM (veľmi nízky profil) 92 mm L ventilátor môžete nahradiť 120 mm ventilátorom, ktorý potom pokryje celú plochu chladiča. Ten je možné pripojiť aj k hornej časti chladiča, čo zase umožňuje použitie väčšej pamäte RAM a vyššiu účinnosť chladenia.

Stránka92 mm ventilátor je vzhľadom na svoju veľkosť mimoriadne účinný. S kapacitou až2.pri 800 otáčkach dosahuje prietok vzduchu viac ako 80 m³/hodviac ako dosť na to, aby sa vyrovnal rozptýlenému výkonu procesora95 W TDP a zároveň37,6 dB(A) zostať obzvlášť ticho. Nie nadarmo sa Alpenföhn postaral o to, abyČierny hrebeň kompatibilný so všetkými súčasnými socketmi Intel a AMD. Úplne čierny chladič procesora pôsobí tiež zvláštnym vizuálnym dojmom.

Technické údaje:

Skriňa DAN Cases A4-SFX V4.1 mini

• Rozmery: 115 x 205 x 327 mm (š x v x h - s nožičkami a presahom)
• Rozmery: 112 x 200 x 317 mm (š x v x h - len podvozok)
• Materiál: hliník (eloxovaný, kartáčovaný)
• Hrúbka materiálu: 1,5 mm
• Hmotnosť: 1,25 kg
• Objem: 7,25 litra
• Farba: strieborná
• Form factor: Mini-ITX
• Možný celkový ventilátor:
  1x 92mm ventilátor
  1x 92mm ventilátor namiesto jednotky
• Radiátory sú možné:
  1x 92 mm (dole) 1x 120 mm (vertikálne na strane za napájacím zdrojom)
• Priehradky na disky:
  2x 2,5 palca (rámik disku, max. výška 15 mm, možné len 1x s napájacou jednotkou SFX-L)
  1x 2,5 palca (za prednou časťou, max. výška 9 mm)
• Napájacia jednotka: SFX alebo SFX-L (voliteľne)
• Rozširujúce sloty: 2 (dva sloty)
• Panel I/O:
  1x USB 3.1 10 GBit/s (USB 3.2 Gen2) typ C (interné pripojenie)
• Špeciálna funkcia: 3M 8KC3-0726-0300 PCIe x16 Gen4 riser modul na montáž GPU (180 mm)
• Maximálna výška chladiča CPU: 48 mm
• Maximálna dĺžka grafickej karty: 295 / 306 mm (bez držiaka slotu/vrátane slotu)
• Maximálna výška grafickej karty: 144 mm (od spodnej časti slotu PCIe)
• Maximálna šírka grafickej karty: 40 / 45 mm (bez/so zadnou doskou)
• Maximálna výška úložného modulu: 52 mm
• Maximálna dĺžka napájacej jednotky: 130 mm

Poznámka: Do úvahy treba brať aj všetky existujúce napájacie prípojky PCIe na zadnej alebo hornej strane grafickej karty!

Čierny hrebeň Alpenföhn

• Rozmery (s ventilátorom): 140 x 47 x 120 mm (Š x V x H)
• Materiál: eloxovaný hliník (chladič), meď (základná doska, tepelné trubice)
• Hmotnosť (s ventilátorom): 407 g
• Ventilátor: 92 mm
  Rozmery: 92 x 92 x 15 mm
  Otáčky: 800 - 2 800 ot/min
  Prietok vzduchu: max. 80,03 m³/h
  Hlasitosť: min. 14 dB(A), max. 37,6 dB(A)
• Napätie: 12 V
• Pripojenie: 4-pinový PWM
• Kompatibilita:
  Intel socket 1150, 1151, 1155, 1156
  Socket AMD AM2, AM2+, AM3, AM3+, AM4, FM1
