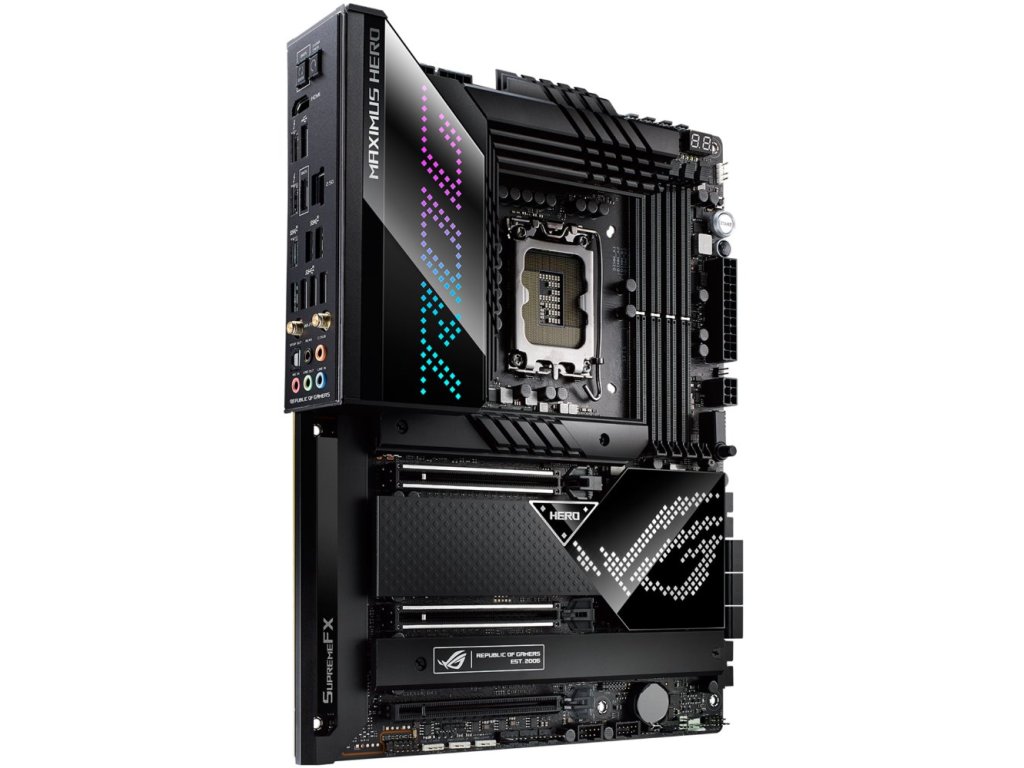

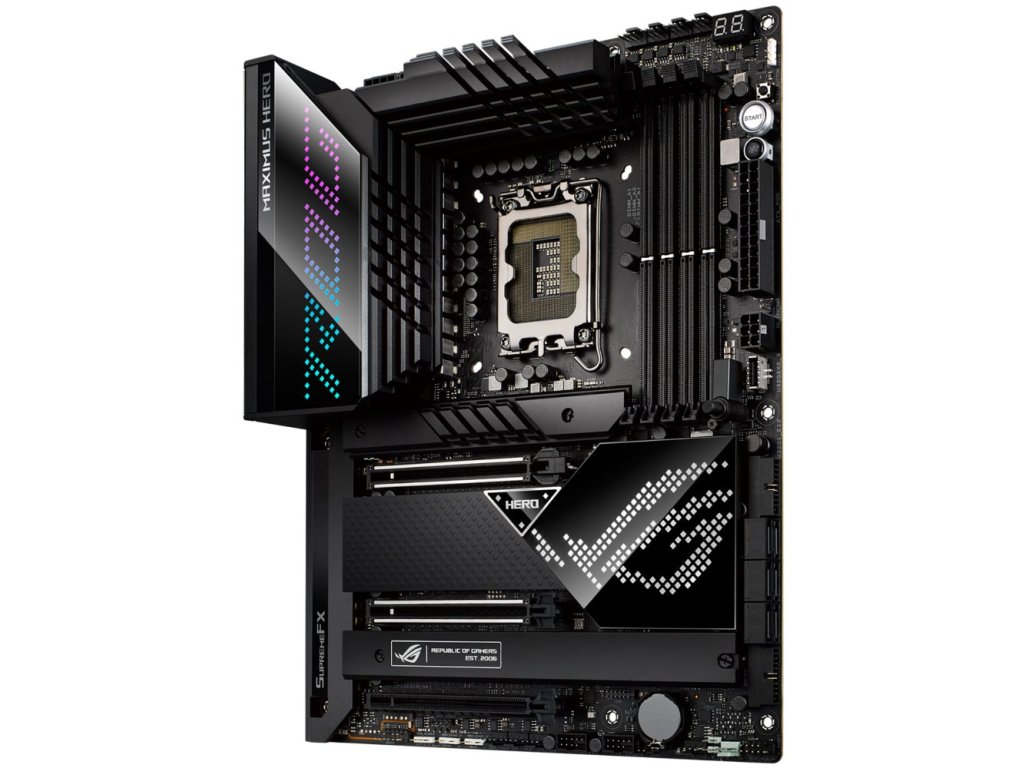

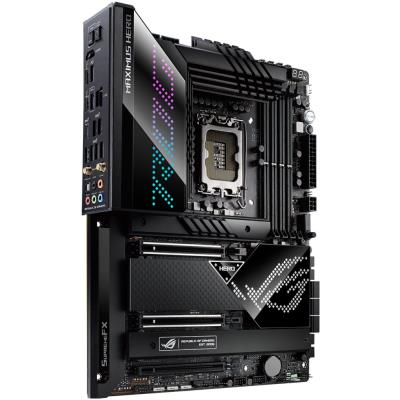

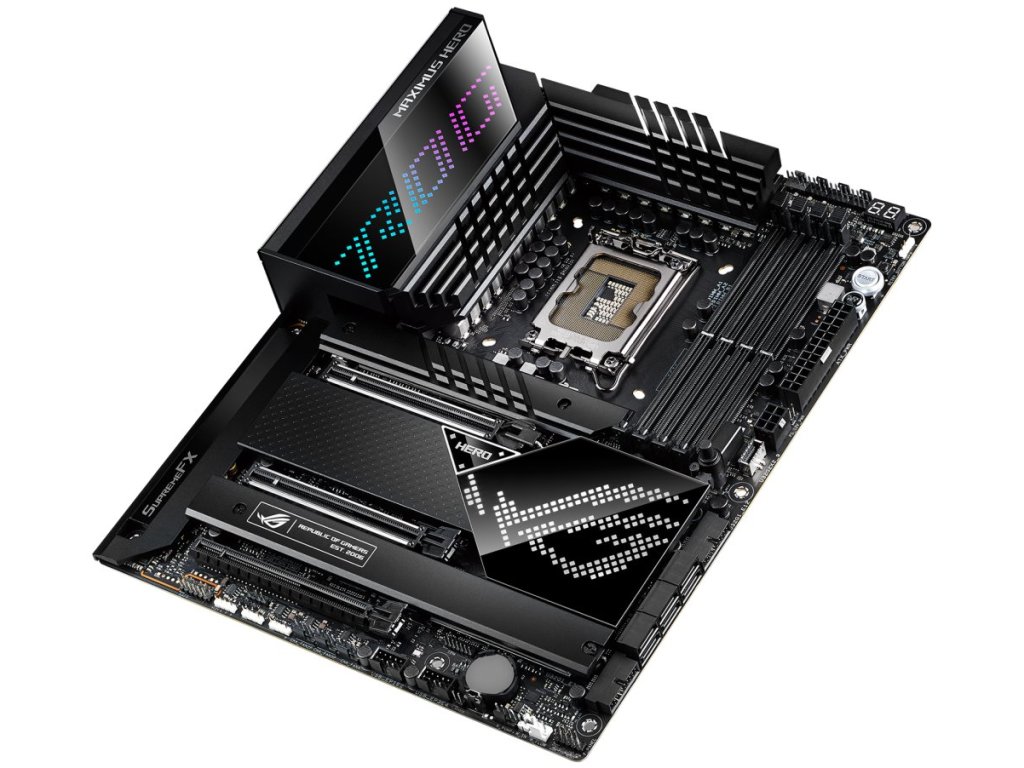

ASUS ROG MAXIMUS Z690 HERO / Z690 / LGA1700 / 4x DDR5 / 5x M.2 / HDMI / Thunderbolt / USB-C / WiFi / ATX

Podrobný popis

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron
Patice LGA1700

Čipová sada
Intel Z690

Paměť
4x DDR5 paměťový slot, podpora až 192 GB
Podpora DDR5 6400+ (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile (XMP)

Sloty
Intel CPU
2× PCIe 5.0 x16 slot (podporuje x16, x8/x8 režim)
Intel Z690 čipová sada
1× PCIe 4.0 x16 slot (podporuje x4, x4/x4 režim)

Grafika
1× HDMI port, podporující max. rozlišení 4K při 60 Hz
2× Thunderbolt 4 port

Úložiště
Intel CPU
1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)
Intel Z690 čipová sada
6× SATA 6Gb/s port
1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 x4 režim)
1× M.2 slot, M key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4 režim)
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky
Podpora RAID 0, RAID 1 a RAID 5 pro PCIe jednotky
Podpora Intel Optane Memory technologie
Podpora Intel Rapid Storage technologie
ASUS ROG Hyper M.2
Rozšiřující karta do PCIe slotu (součástí balení)
1× Hyper M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 5.0 x4/ PCIe 4.0 x4 režim dle zvoleného PCIe slotu)
1× Hyper M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)
Oba sloty současně jsou k dispozici pouze při instalaci rozšiřující karty do PCIe 4.0 x16 slotu

USB
2× Thunderbolt 4 (USB typ C) port na zadním panelu
6× USB 3.2 Gen2 typ A port na zadním panelu
1× USB 3.2 Gen2 typ C port na zadním panelu
1× USB 3.2 Gen2x2 typ C port dostupný přes interní USB konektor
4× USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektory
6× USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio
ROG SupremeFX ALC4082 Codec
7.1kanálové High Definition Audio
SupremeFX Shielding technologie
ESS SABRE9018Q2C DAC/AMP
Podpora S/PDIF výstupu

LAN
1× Intel I225-V 2,5Gigabit LAN řadič

WLAN/ Bluetooth
Intel Wi-Fi 6E AX210
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.2

Interní konektory
1× 24pin ATX hlavní napájecí konektor
2× 8pin 12V napájecí konektor
1× 6pin PCIe napájecí konektor
6× SATA 6Gb/s konektor
3× M.2 slot, M Key
1× USB 3.2 Gen2x2 typ C konektor předního panelu
2× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4× USB 3.2 Gen1 port)
2× USB 2.0 konektor (podporuje 4× USB 2.0 port)
1× 4pin konektor ventilátoru CPU
1× 4pin konektor volitelného ventilátoru CPU
1× 4pin konektor pumpy vodního chlazení
4× 4pin konektor ventilátoru skříně
1× konektor W_PUMP+
1× 2pin konektor W_IN
1× 2pin konektor W_OUT
1× 3pin konektor W_FLOW
3× konektor adresovatelného RGB LED pásku
1× konektor Aura RGB LED pásku
1× tlačítko ReTry
1× tlačítko FlexKey
1× tlačítko Start
1× audio konektor předního panelu
1× konektor systémového panelu
1× SPI TPM konektor
1× konektor teplotního čidla

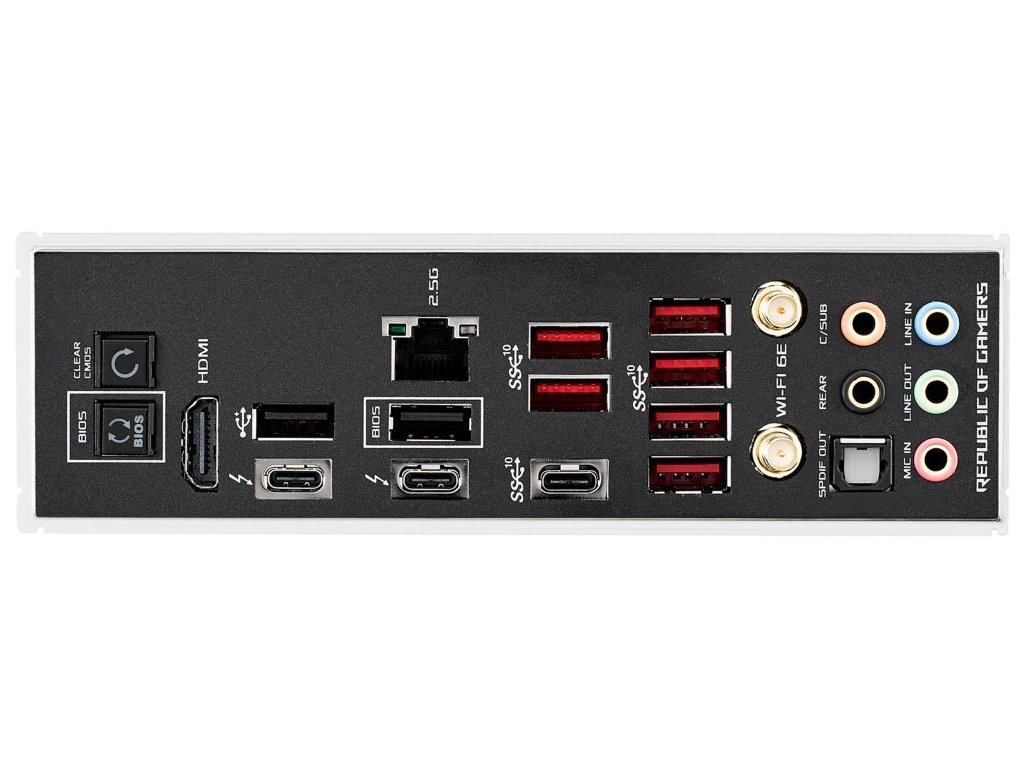

Porty na zadním panelu
1× tlačítko BIOS Flashback
1× tlačítko Clear CMOS
2× konektor Wi-Fi antény
1× HDMI
2× Thunderbolt 4 (USB typ C)
2× USB 2.0
6× USB 3.2 Gen2 (USB 3.1 Gen2)
1× USB 3.2 Gen2 typ C
1× RJ-45
1× optický S/PDIF výstup
5× audio jack

Rozměry
30,5 × 24,4 cm
ATX formát
