123electric BMS123 Smart – rozšířený modul

Podrobný popis

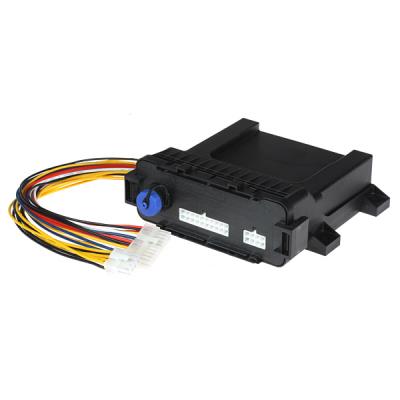

Rozšířený modul pro systém BMS123. Je dodáván s konektory a kabely Molex.

Modul přidává následující funkce:

• 4 konfigurovatelná relé - zapnout relé v čase nebo podmínkách
• 2 individuální připojení sběrnice CAN
• Ovládání Elcon/TC Charger přes rozhraní sběrnice CAN
• Nastavení vysílání BMS na sběrnici CAN
• Kompatibilní s nabíjecími stanicemi EV pomocí protokolu J1772/IEC 62196 - adaptivní nabíjení. Rozšířený modul omezuje nabíjecí proud na maximální proud nabíjecí stanice/vozidla.
• Řídí dvě analogová měřidla
• Zjištění izolace - změřte izolační odpor mezi napájecím zdrojem a izolovaným bateriovým modulem

Pomocí krouceného vodiče propojte rozšířený modul s OUT deskou BMS123 Smart. Není zde žádná polarita.

Nabíjení elektromobilů
Elektromobily lze nabíjet na nabíjecích stanicích pomocí protokolu J1772. Rozšířený modul komunikuje s nabíjecí stanicí a získává maximální povolený proud. Použije se tento nabízený proud.

Funkce zjišťování izolace
Bateriové moduly využívající vysoké napětí musí být izolovány od elektronického napájení jako 12V baterie. Je důležité neustále měřit tento izolační odpor mezi vysokonapěťovou jednotkou, kterou BMS řídí, a napájením tohoto rozšířeného modulu. To lze provést pomocí zjišťování izolace.

Připojení k PC
Rozšířený modul je vybaven USB portem pro připojení zařízení na bázi PC, a to nejen ve vozidle.

Software pro rozšířený modul se skládá z různých funkcí:

Sledování
Jsou zobrazeny nejdůležitější údaje, jako je celkové napětí modulu, stav nabití a napětí jednotlivých článků.

BMS data
Je třeba nakonfigurovat globální nastavení BMS, jako je minimální napětí článku, maximální napětí článku a teploty. Také všechna data BMS lze odesílat na sběrnici CAN.
POZNÁMKA: BMS NEPOUŽÍVÁ minimální napětí, maximální napětí, minimální teplotu a maximální teplotu nakonfigurovanou modulem Bluetooth.

Zprávy sběrnice CAN BUS
Na sběrnici CAN je možné odesílat nejdůležitější data BMS, jako je napětí, teploty, nastavení a stav. Vyberte požadovanou síť sběrnice CAN (1 nebo 2) a vyplňte ID počáteční zprávy. BMS odešle 8 různých zpráv sběrnice CAN. První na počáteční adrese (N), druhý N+1 atd.

Konfigurovatelná relé
Čtyři relé lze nezávisle konfigurovat na den v týdnu, hysterezi nebo booleovskou logiku. K dispozici je také možnost „invertního výstupu“ relé

ZÁKLADNÍ SPECIFIKACE

Kompatibilita: systém BMS123
Barva: černá
